一、螺旋式斷帶抓捕器概述
DDZ 型帶式輸送機用斷帶抓捕器（以下簡稱斷帶抓捕器）是高郵市恒立液壓成套設備有限經數年努力于2008 年推出的新產品，該產品填補國內空白，提高了產品性能，擴大了保護的范圍，廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕器可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能，在需要時可作卡帶器作用。
產品執行標準：Q321084JTH02-2009。
本系列產品已經獲得礦用產品安全標志證書.
安全標志編號:MCA110386/MCA110385
二、規格型號、適用條件及技術參數

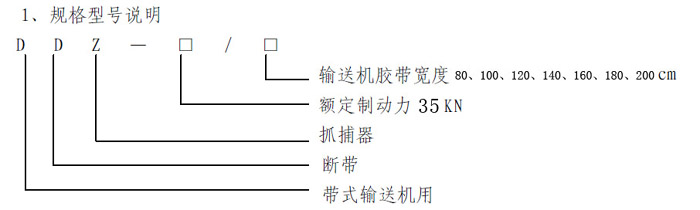

標記示例：
帶式輸送機用斷帶抓捕器，額定制動力是35kN，帶寬為100cm，其型號標記為：DDZ-35/100。
2、適用條件
●膠帶寬度：＞650mm
●上運傾角：＞8°
●機架型式：固定式、拆卸式、吊掛式
●托輥槽角：≤60°

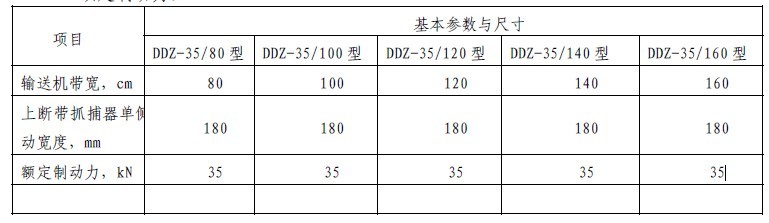

3、技術參數
●上斷帶抓捕器單側制動寬度：180mm
●額定制動力：35kN
三、結構特征與工作原理

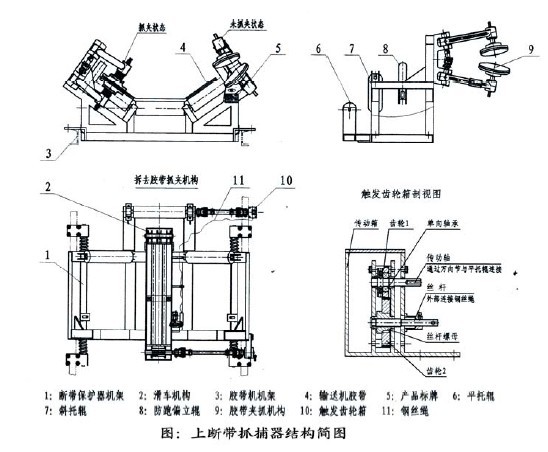

斷帶抓捕器由上斷帶抓捕器和下斷帶抓捕器組成。上斷帶抓捕器（見圖1）主要由斷帶保護機架1、滑車機構2、平托輥6、斜托輥7、觸發齒輪箱10 及抓捕力臂組成。當輸送機正常工作時，夾板旋轉在膠帶的左右兩側與膠帶不接觸。當發生斷帶時，由逆止觸發機構啟動壓板抓臂，向膠帶內側作螺旋式旋轉。當上下壓板相對摩擦?xí)r，摩擦力加大壓板的螺旋力度，上下夾板快速夾緊膠帶，最終迅速將下滑的膠帶抓緊，保護輸送帶。下斷帶抓捕器（見圖2）主要由逆止托輥2、平行托輥9、偏心逆止托輥6、制動連桿5、撥桿4 等組成，偏心逆止托輥內裝有偏心輪6、制動輥軸8 及偏心輪傳動機構，逆止托輥裝有撥銷輪3 及傳動機構。在輸送機正常工作時，逆止托輥與膠帶不接觸，偏心逆止托輥懸空，一旦發生斷帶，膠帶下滑，逆止托輥與膠帶接觸，在摩擦力作用下反轉，撥銷輪與托輥一起轉動，從而撥動撥桿，撥桿推動制動連桿，制動連桿使偏心逆止托輥擠向平行托輥，最終將斷帶抓捕，保護輸送帶。

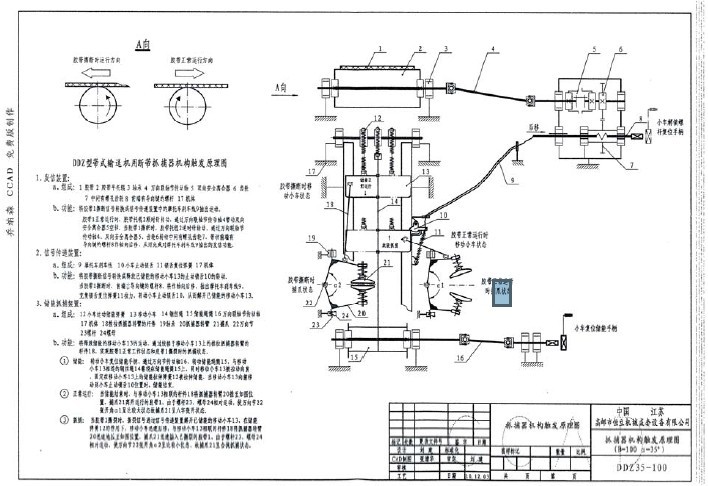

四、抓捕器機械觸發原理圖
五、安裝調整、維護保養
正確安裝使用，定期檢查，仔細維護斷帶抓捕器，能使斷帶抓捕器經久耐用，否則會使斷帶抓捕器很快損壞，無法繼續使用。

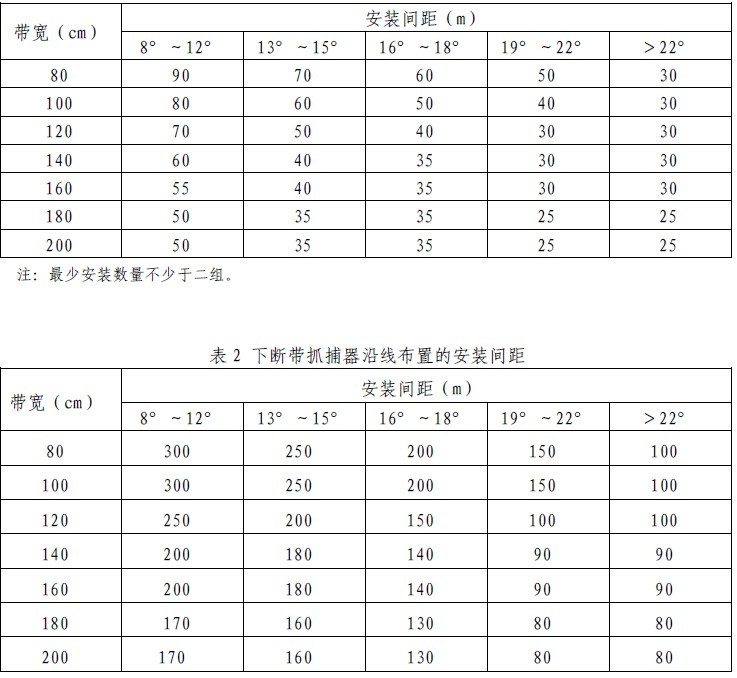

1、斷帶抓捕器應按表1、表2 要求的間距沿輸送機沿線布置。
表1 上斷帶抓捕器沿線布置的安裝間距
注：最少安裝數量不少于二組。
2、安裝調整：
a. 安裝前首先檢查機架是否變形，閘塊及托輥的靈活情況。
b. 搬運斷帶抓捕器時嚴禁亂摔亂碰，以免機架變形及零部件損壞。
c. 各組斷帶抓捕器可在沿線均勻布置，安裝間距必須符合規定。
d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。
e. 上斷帶抓捕器的閘塊釋放后與托輥間隙調整：松開緊固螺母，轉動閘塊調節
螺栓即可調節，注意四個固定螺栓調整的應一致。
f. 下斷帶抓捕器的偏心逆止托輥與下輸送膠帶間距調整：松開壓塊緊固螺栓及偏心逆止托輥支座，移動偏心逆止托輥支座，調整與下輸送帶的 間距，調整好后緊固。
g. 安裝后，進行重、空載試運行，觀察斷帶抓捕器與皮帶配合情況。
3、維修保養：
a. 檢查、調整、更換零件時，必須確認帶式輸送機處于停機狀態，并有專人監護。
b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。
c. 在運行中避免皮帶的嚴重跑偏。
d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動應及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更 換。
e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。
f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但最高不超過75°C。
g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。
h. 運轉過程中，如發生異常聲音時應立即停車檢查。
六、注意事項
1、在檢查、調整、更換零件時，必須停機、切斷電源。
2、斷帶抓捕器在輸送機上的安裝數量、間距應符合表1、表2 的規定，否則將不能保證可靠的抓捕保護作用。
七、“三包”協議
按上級與本規定，執行對斷帶抓捕器包修、包換、包退，如有質量問題（不得自行拆卸），可直接與本售后服務科聯系。
